1972年自作スピーカーシステムをイラストで復元する
1972年のシステムをイラストで復元。
右側にスピカーを増設。

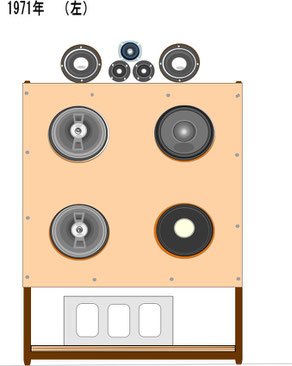

1972年 （左） 1971年後期と変わらず。
ナショナルのツイター5HH17を追加。どうしても使いたいスピカーシステムを復元するユニッットだった。
何もせずとも5HH17の高域は良く通るので、2db程下げることとある。
大型箱購入のため、それまで使用していた中箱を友人に払い下げる。パイオニアのツイターPT8Aを2個追加。
コーラルのフラット6を自作の箱に入れる。ダクトは塩ビ管を加工したもの。
大型箱にはそれまで使っていたパイオニアのＰＡＸＡ20を低音専用に、
中域にはパイオニアのPM12Fを使用。この状態ではバスレフにしておらず、
低域が不足がちなので注意とある。小型箱の20PX85は高域を12db下げると書いてある。バランスには苦労したようだ。
右の大箱は30センチ用の穴が開いていた。20センチのPAXA20を入れるとバッフル分だけ奥に引っ込んでしまうが、
ここでは低音用として使用するので問題はない。本来はコーラルのウーファーを入れるつもりで買ったのだが、作業は穴あけやらで大変になるので
しばらくはこのままで使用。
その後引っ越しすることになり、システムは再構築に・・・。
